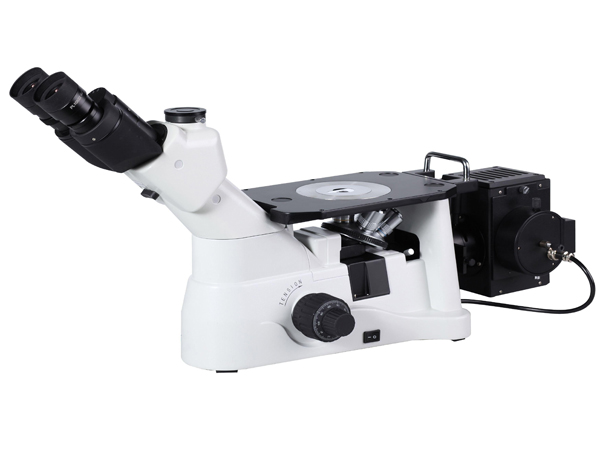

金相顯微鏡鑒別和分析各種金屬和合金材料的組合結構，廣泛應用在工廠或實驗室進行鑄件質量的鑒定;原材料的檢驗或材料處理后的金相組織分析;以及對表面噴涂等一些表面現象進行研究工作。是鋼鐵、有色金屬材料、鑄件、鍍層的金相分析;地質學的巖相分析;以及工業領域對化合物、陶瓷等進行微觀研究的有效手段，是金屬學和材料學研究材料組織結構的必備儀器，也廣泛應用于生物、醫學和教學等領域。

越來越多的研究已不滿足常規的金相顯微及照相方式，將顯微成像輸入微機，由微處理器對圖像作各種后期處理，是同步于當今世界在顯微領域新技術。

圖像金相顯微鏡，接入了高清晰度的CCD攝像系統，由計算機對圖像進行處理、編輯、保存和輸出(如打印等)或進入多媒體系統及電子信箱。

如果進一步接入圖像分析計算機操作系統，還可以進一步對金相圖譜進行研究分析，或對圖像作精密測量，及多功能的圖像形態分析、統計及輸出圖文報告

使用專業的金相物鏡及平場目鏡，成像質量好，分辨率高，觀察舒適。

提供優越的圖像質量和穩固可靠的機械結構。

選配相應的攝影攝像附件，可對觀察圖像進行采集和保存，配電腦和專業金相分析軟件

圖像進行金相圖像分析。

操作簡便，附件齊全，廣泛應用于教學科研金相分析、半導體硅晶片檢測、地址礦物分

析、精密工程測量等領域。

金相顯微鏡主要技術指標

鉸鏈式三目，45°傾斜，雙邊±5屈光度可調，瞳距調節范圍：54-75mm，

固定式分光比，雙目:三目=80%:20% 。

放大倍數：50×～ 500×。

物 鏡：長工作距平場消色差專業金相物鏡5X，10X，20X，50X

目 鏡：高眼點大視野平場目鏡PL10X/18mm 。

測 微 尺：格值0.01㎜/1㎜。

載 物 臺：三層機械移動平臺，面積180mmX155mm，右手低手位控制，行程:75mm×40mm; 金屬載物臺板，中心孔直徑φ12mm 。

調焦機構：低手位粗微調同軸調焦機構，粗動每轉行程38 mm;微調精度2um，帶松緊調節機構.

照明系統：落射式柯拉照明，帶可變孔徑光闌和中心可調視場光闌，自適應100V-240V電壓。單顆5W 暖色 LED燈， ( 可選6V30W鹵素燈)，光強連續可調。

光學系統：有限遠色差校正系統。

偏光裝置：起偏鏡和檢偏鏡均可移出光路，檢偏鏡插板可360°旋轉 。

電 源：220VAC(50Hz)

金相分析軟件

金相自動分析系統(金相分析軟件)

300萬像素攝像

0.5X適配鏡

測微尺 (精度為0.01mm)
